◆ 扫描电镜下的原位拉伸台试验机,在线观测微型材料高温力学实验机;
◆ 凯尔测控 原位拉伸台适合多种显微观测系统,比如扫描电镜、投射电镜、光学显微镜、共聚焦显微镜等;
◆ 可实现原位“拉伸—剪切”、“压缩—剪切”、“单轴拉伸/压缩”、“纯剪切”及疲劳力学测试等多重测试模式,实现原位复合载荷测试薄膜及细丝力学实验;
◆ 也可独立使用测定材料力学参数;同时由于结构紧凑微小、充分考虑了真空兼容性和电磁兼容性,因此可实现与金相显微镜、扫描电镜、拉曼光谱仪、X射线衍射仪、原子力显微镜等显微成像设备的兼容,所采用的超低速准静态加载方式有利于在成像仪器下对载荷作用下材料细微的变形损伤变化状况进行连续的高分辨率可视化原位监测,便于系统深入的研究揭示载荷作用、材料变形损伤机制与微观结构变化间的规律。
索取报价
下载资料
设备名称 | 扫描电镜原位拉伸台 | |
设备型号 | IBTC-200MINI | |
动态载荷峰值 | 200N | |
最大静态载荷 | 200N | |
试验载荷示值相对误差 | ≤0.5%FS | |
试验载荷分辨率 | 显示值的±0.5%或满量程的±0.05%(取优) | |
加载频率 | 0~1Hz | |
位移测量范围 | 30mm(夹具间距10~30mm) | |
位移分辨率 | 0.1μm | |
试验机级别 | 0.5级 | |
试验载荷测量范围 | 0.5%~100%FS | |
加载速率 | 5μm/s-0.5mm/s | |
净重 | 约0.9kg | |
外形尺寸 | 142×103×35(mm) | |
电气要求 | AC220V 1kW | |
使用方式 | 可配合SEM、光学显微镜、DIC系统使用 | |

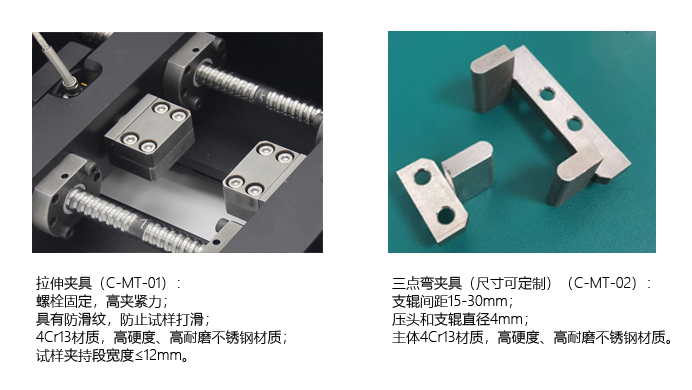

选配工装 | 拉伸夹具、压缩夹具、剪切夹具等 | |
适用场合 | 生物材料、水凝胶、高分子薄膜材料的单轴力学性能测试 |

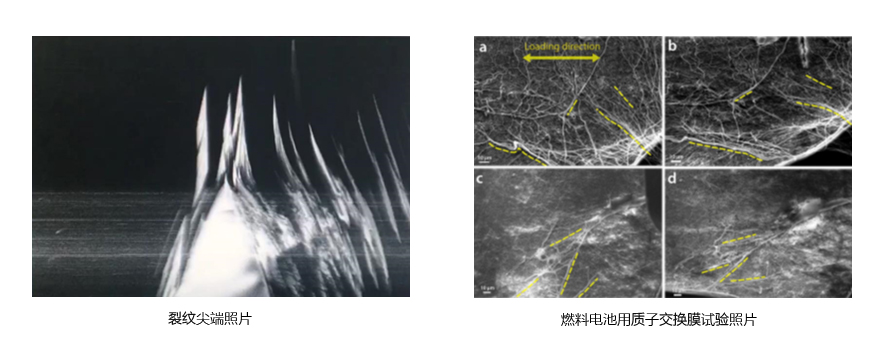

实现原位在线观测材料在加载过程中微观组织变化
◇ 微型化设计,适合SEM、AFM\X射线衍射仪 等空间有限的环境下使用。
◇ 生物骨材料、生物软组织材料、高分子材料、金属薄片材料、陶瓷材料。
◇ 原位拉伸、压缩、循环性能研究 ,可在SEM内部在线使用或独立使用。
◇ 适配部分SEM、OM、AFM\STM,可实现力学加载下的显微形貌观测,尺寸可定制,满足载物台着凉需求。

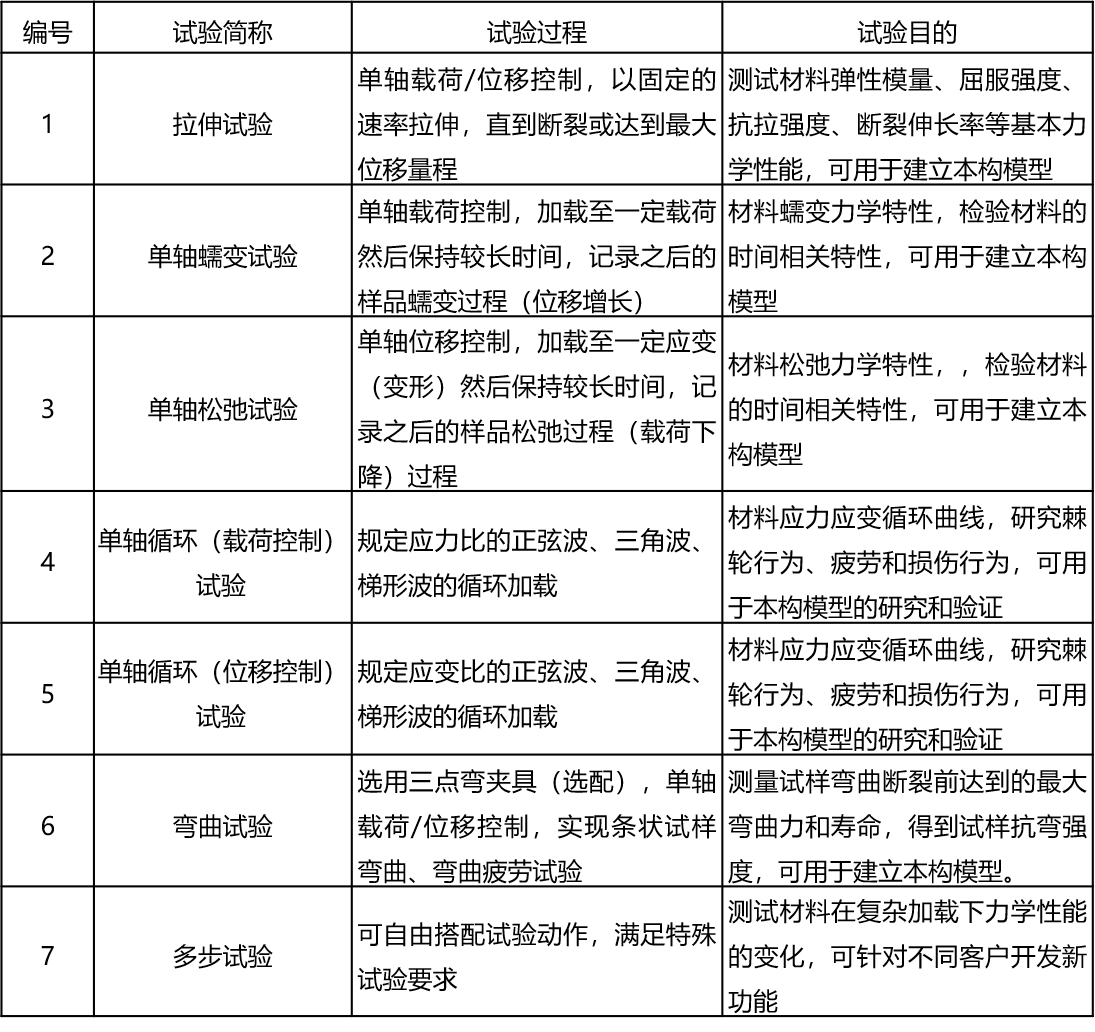

扫描电镜原位拉伸台的标准功能包括拉伸试验、压缩试验、蠕变试验、松弛试验、疲劳试验、弯曲试验和自定义试验,特点是可以配合SEM观测系统使用,实现在加载过程中试样微观组织演化规律的在线表征。具体试验方式和功能如下:
